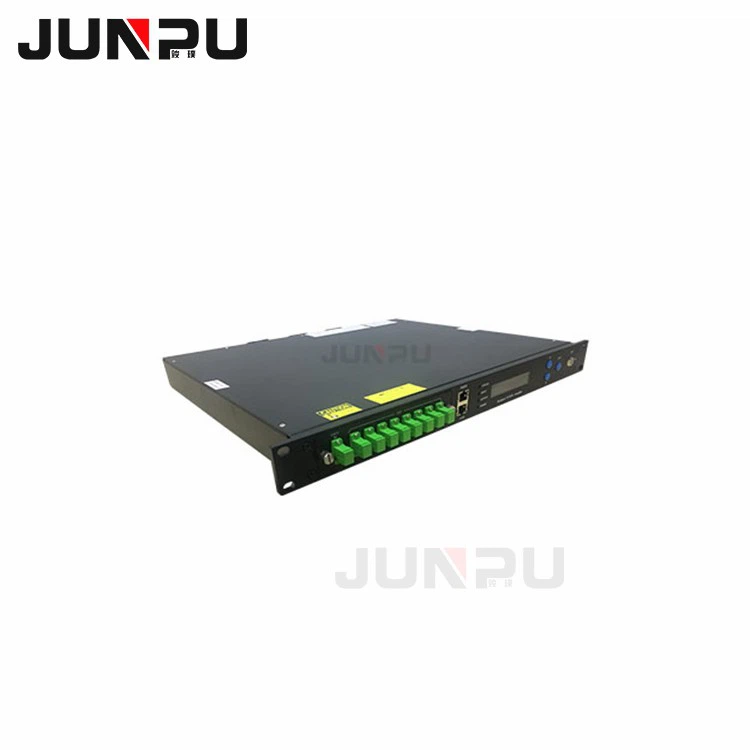

8 portas EDFA WDM
O amplificador de alta potência da série 08xx edfa wdm é um amplificador de fibra óptica multisaída de alta potência com uma largura de banda de espectro de ganho de 1535~1565nm. Ele é projetado principalmente para aplicações de CATV ou 1~8 canais de faixa contínua (comprimento de onda ITU). Ele fornece uma solução flexível e de baixo custo para cobertura FTTH em larga escala de sistemas CATV em cidades grandes e médias.
Ele pode atingir transmissão de TV a cabo de comprimento de onda único, CWDM de fibra única de três ondas, tipo de ganho plano, DWDM; sua relação de desempenho confiável e excelente entre a principal aplicação de FTTH, FTTB, DBS, MMDS, FTTX pon, é construir CATV de grande porte. Rede de transmissão de fibra óptica de médio porte é um equipamento importante.
|
Item |
Unidade |
Parâmetro técnico |
Suplemento |
|
|
Comprimento de onda de operação CATV |
Nm |
1545~1565 |
TV a cabo |
|
|
Comprimento de onda de passagem OLT |
Nm |
1310/1490 |
PON |
|
|
Potência óptica de entrada |
Dbm |
-5 ~ +10 |
|
|
|
Potência máxima de saída |
Dbm |
40 |
|
|
|
Estabilidade de potência de saída |
Dbm |
±0.5 |
|
|
|
Barulho |
Db |
Menor ou igual a 5.0 |
Potência de entrada 0dBm,λ=1550nm |
|
|
Perda de retorno |
Entrada |
Db |
Maior ou igual a 45 |
|
|
|
Saída |
Db |
Maior ou igual a 45 |
|
|
Conector óptico |
|
SC/APC, SC/UPC |
|
|
|
C/N |
Db |
Maior ou igual a 50 |
|
|
|
C/CTB |
Db |
Maior ou igual a 63 |
|
|
|
C/CSO |
Db |
Maior ou igual a 63 |
|
|
|
Tensão de alimentação |
V |
CA 170 V ~ 265 V; CA 90 ~ 135 V; CC 36 ~ 72 V |
|
|
|
Consumo de energia |
W |
Menor ou igual a 90 |
|
|
|
Temperatura de trabalho |
grau |
-52 |
|
|
